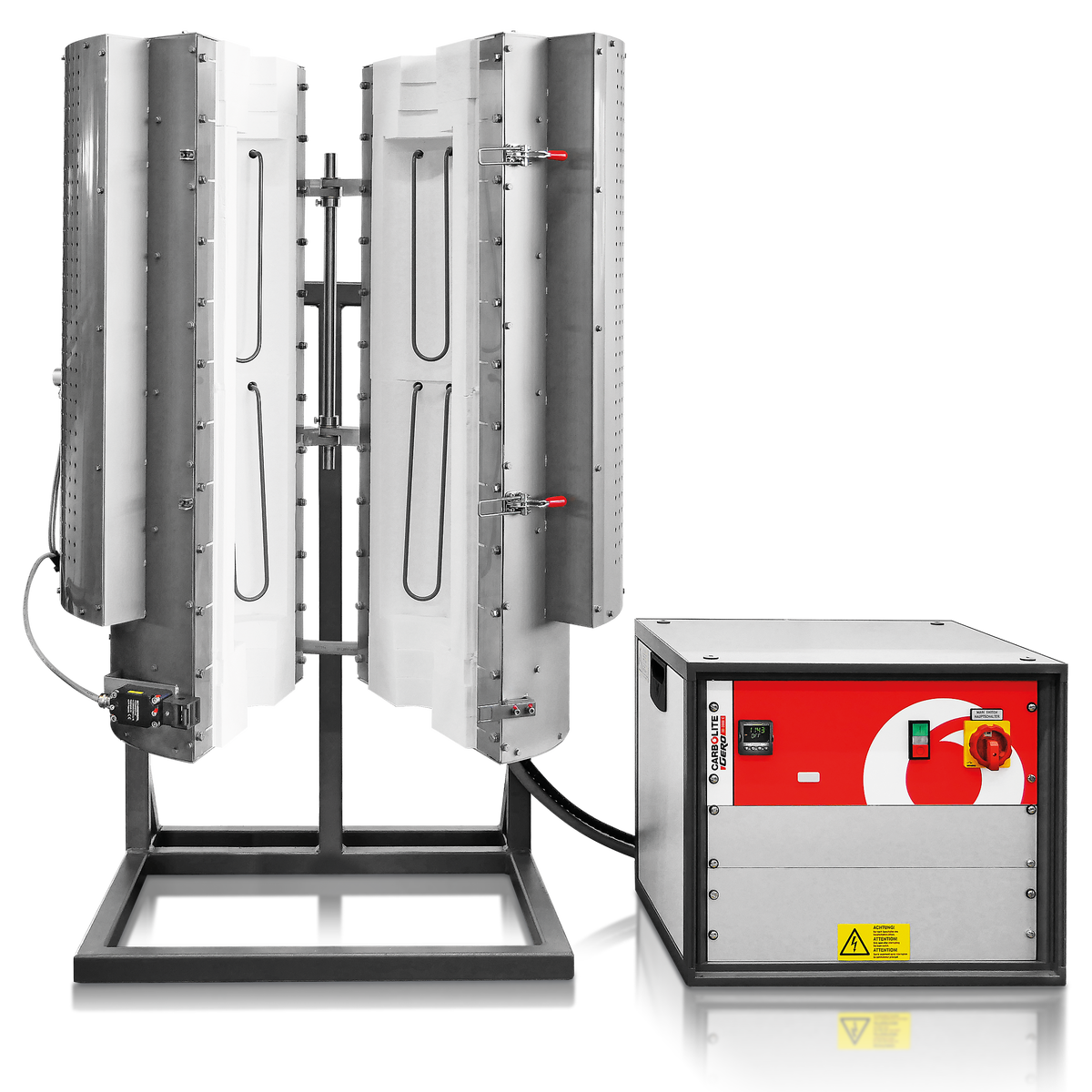

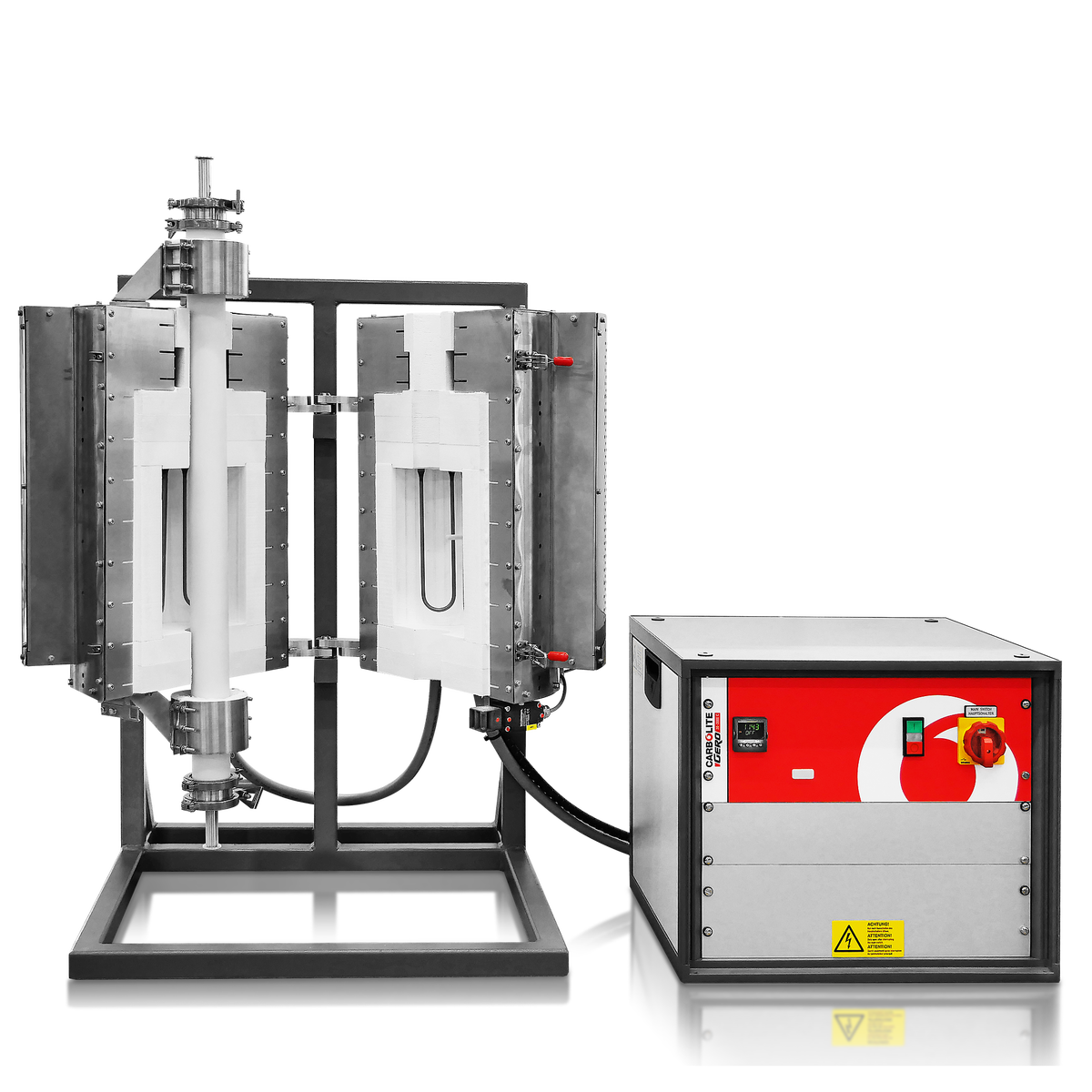

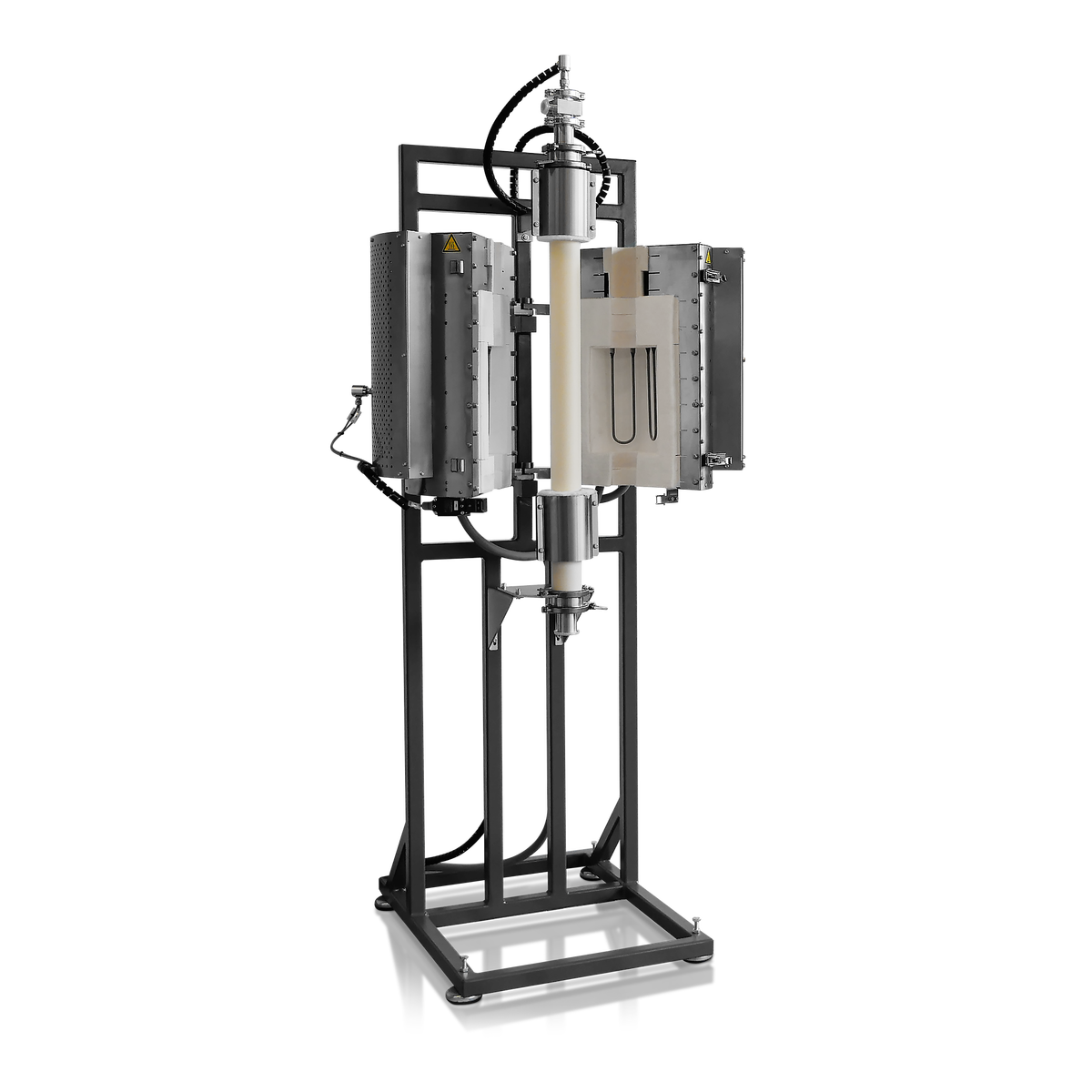

Dzielony piec rurowy do 1700°C - HTRV-A

Maksymalne temperatury robocze pieców dzielonych HTRV-A wynoszą 1700 ° C. Podzielony moduł grzewczy umożliwia łatwe ustawienie rury roboczej lub ustawienie wokół reaktorów, które mają stałe kołnierze końcowe. Podział konstrukcji może również pozwolić na szybsze chłodzenie próbek. Termopara kontrolna jest zamontowana pośrodku strefy grzewczej. Kanały chłodzące są zaprojektowane w obudowie, aby wspomóc chłodzenie konwekcyjne obudowy zewnętrznej. Dwie połówki komory pieca składają się z wysokiej jakości płyt izolacyjnych z pionowo wiszącymi elementami grzewczymi MoSi2. Wyłącznik bezpieczeństwa chroni operatora, wyłączając elementy grzejne po otwarciu pieca. Dzielony piec rurowy jest dostarczany bez podstawy, co pozwala klientom wbudować je we własny sprzęt. Dostępne są opcjonalne stojaki „L”, dzięki czemu piece są samonośne.

Cechy ogólne

• Maksymalne temperatury pracy 1600 i 1700 °C
• Programowalny sterownik EPC3016P1
• Zabezpieczenie przed przekroczeniem maksymalnej temperatury
• Przeznaczone do pracy w pozycji pionowej
• Przyjmuje rury robocze o średnicach zewnętrznych do 100 mm do pracy w atmosferze modyfikowanej
• Strefy grzania o długości 120, 250, 500 lub 700 mm
• Wysokiej klasy termopara typu B
• Izolacja z włókna ceramicznego o niskiej masie termicznej
• Pionowo zawieszone wysokiej jakości elementy grzewcze MoSi2
• Dostarczane z oddzielną skrzynką sterowniczą i kablem 3 m, wtyczką i gniazdem
• Komunikacja Ethernet

Opcje (proszę podać podczas zamawiania)

• Dostępna jest gama zaawansowanych kontrolerów cyfrowych, programatorów wielosegmentowych i rejestratorów danych z opcjami komunikacji cyfrowej - więcej informacji o kontrolerach.
• Dostępny jest szereg dodatkowych rur roboczych wykonanych z różnych materiałów
• Wtyczki izolacyjne i dyski radiacyjne zapobiegające utracie ciepła oraz polepszającą jednorodność temperatury
• Dostępne są zestawy do pracy w atmosferze zmodyfikowanej i w próżni - więcej informacji.
• Dostępne są pakiety próżniowe z możliwością wyboru pompy łopatkowej lub turbomolekularnej
• Większe długości grzania
• Statyw 'L' umożliwiający wygodne użytkowanie
• Czujnik tlenu dla pakietów z gazem obojętnym
• Przewód o długości 6 m między korpusem pieca a skrzynką sterowniczą z wtyczką i gniazdem

Dzielony piec rurowy do 1700°C - HTRV-A Dane techniczne

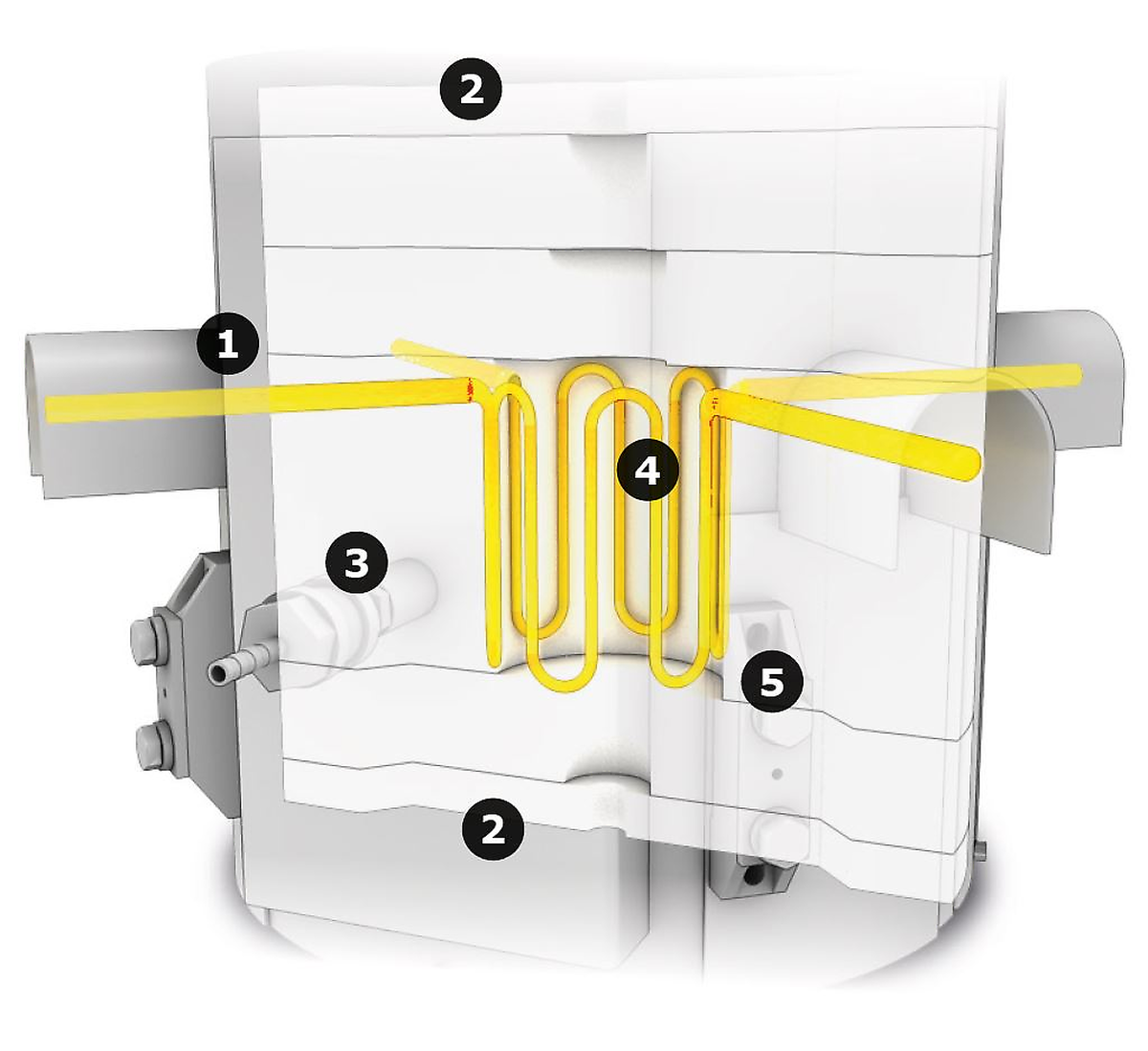

Widok z wnętrza pieca dwururowego HTRV-A

1. Obudowa zewnętrzna
2. Izolacja końcowa z włókna ceramicznego
3. Izolacja obudowy z włókna ceramicznego
4. Elementy grzewcze
5. Izolacja wewnętrzna z włókna ceramicznego
