Wysokotemperaturowy poziomy piec rurowy - HTRH

Wysokotemperaturowe piece rurowe Carbolite Gero HTRH można stosować poziomo do 1800 ° C. Wysokiej jakości materiały izolacyjne gwarantują niskie zużycie energii i wysokie współczynniki nagrzewania ze względu na ich niską przewodność cieplną. Elementy grzejne izolacji i dwusiarczku molibdenu (MoSi2) są zainstalowane w prostokątnej obudowie. Elementy grzejne wiszą pionowo i można je łatwo wymienić. W wyższych temperaturach i w obecności tlenu MoSi2 tworzy warstwę tlenku (SiO2), która chroni elementy grzejne przed dalszą korozją termiczną lub chemiczną. Trzyczęściowe piece rurowe (HTRH-3) mogą osiągnąć lepszą jednorodność temperatury niż wersje jednostrefowe. W tych modelach każda strefa jest wyposażona w dedykowany termoparę i sterownik, co jest szczególnie przydatne do podgrzewania gazów wymaganych do reakcji wewnątrz układu. Piece rurowe HTRH nie zawierają zintegrowanej rury roboczej. Rurkę roboczą należy wybrać jako dodatkowy element. Długość rurki roboczej zależy od zastosowania i będzie się różnić, jeśli będzie używana z modyfikowaną atmosferą lub próżnią lub bez niej.

Cechy ogólne

• Maksymalna temperatura pracy 1800 °C
• Programowalny regulator temperatury z 24 segmentami: HTRH wyposażony w EPC3016P1, HTRH-3 wyposażony w CC-T1
• Zabezpieczenie przed przekroczeniem maksymalnej temperatury
• Przyjmuje rury robocze o średnicach zewnętrznych do 100 mm do pracy w atmosferze modyfikowanej
• Przyjmuje rury robocze o średnicy zewnętrznej do 200 mm do pracy w powietrzu
• Strefy grzania o długości: 100, 150, 250, 300, 600 lub 900 mm
• Izolacja z włókna ceramicznego o niskiej masie termicznej
• Wysokiej jakości elementy grzewcze MoSi₂ w pionowej, wiszącej pozycji
• Prostokątna obudowa z otworami do chłodzenia konwekcyjnego
• Dostępny z 1 - 3 strefami grzewczymi

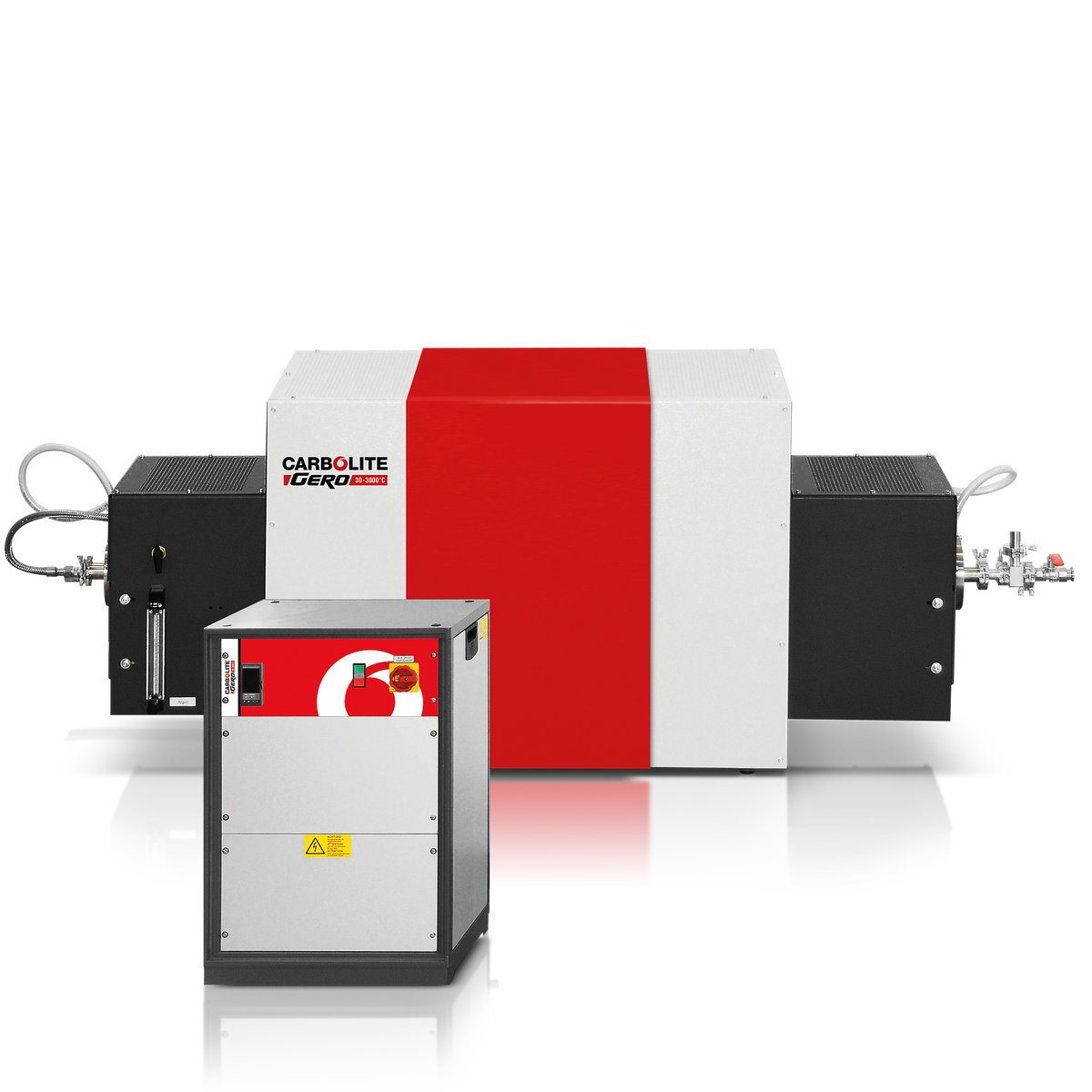

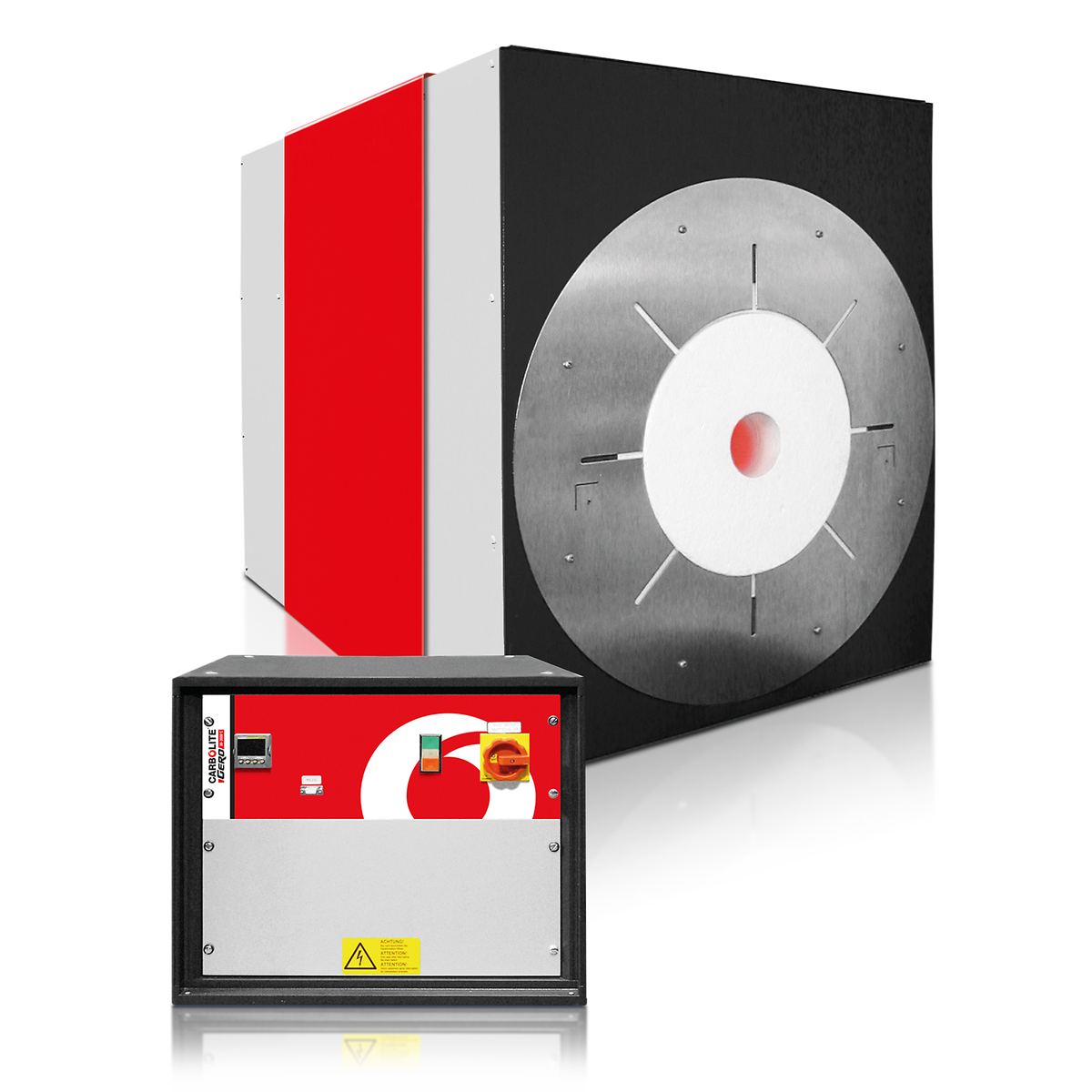

• Piec dostarczany z oddzielną skrzynką sterowniczą z kablem 3 m, wtyczką i gniazdem
• Komunikacja Ethernet

Opcje (proszę podać podczas zamawiania)

• Dostępna jest gama zaawansowanych kontrolerów cyfrowych, programatorów wielosegmentowych i rejestratorów danych z opcjami komunikacji cyfrowej - więcej informacji o kontrolerach.
• Dostępny jest szereg dodatkowych rur roboczych wykonanych z różnych materiałów
• Zatyczki izolacyjne oraz dyski radiacyjne rekomendowane podczas użytkowania pieca w konfiguracji pionowej dla poprawienia jednorodności temperatury oraz zapobieganiu utraty ciepła
• Dostępne są zestawy do pracy w atmosferze zmodyfikowanej i w próżni - więcej informacji.
• Dla pieców o średnicy wewnętrznej rury 60 mm i większej dostępne są pakiety próżniowe z możliwością wyboru pompy łopatkowej lub turbomolekularnej
• Czujnik tlenu dla pakietów z gazem obojętnym
• Pakiety gazowe z zaworem ręcznym lub automatycznym dla maks. 3 gazów
• Przewód o długości 6 m między korpusem pieca a skrzynką sterowniczą z wtyczką i gniazdem

Wysokotemperaturowy poziomy piec rurowy - HTRH Dane techniczne

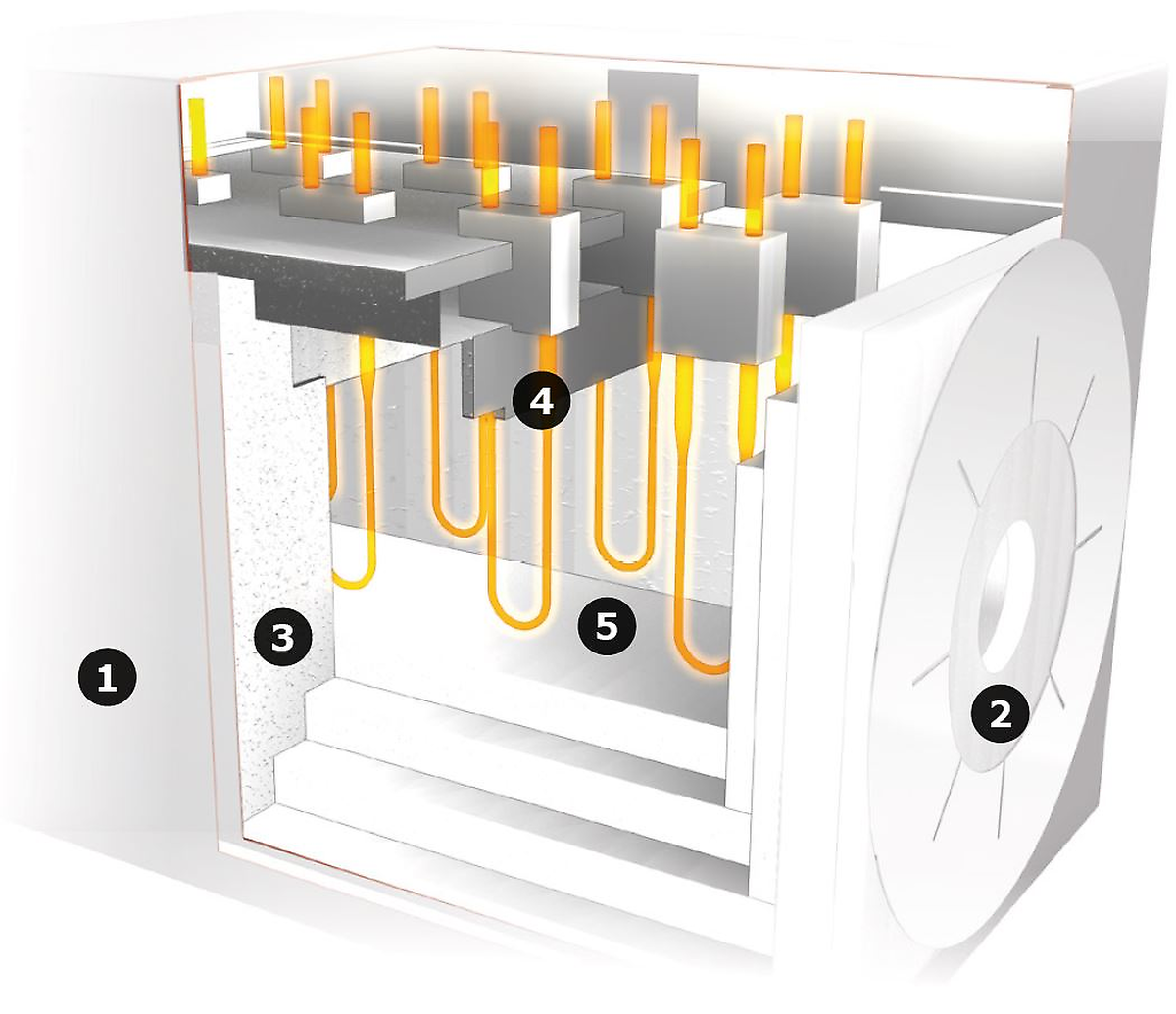

Widok na wnętrze

1. obudowa zewnętrzna
2. izolacja końcowa z włókna ceramicznego
3. izolacja obudowy z włókna ceramicznego
4. elementy grzewcze
5. izolacja wewnętrzna z włókna ceramicznego
