Wszechstronny nowy piec rurowy Carbolite Gero serii TF zawiera wysokiej jakości elementy grzejne i innowacyjny projekt izolacji termicznej, aby osiągnąć najwyższą wydajność przy jednoczesnym zachowaniu zarówno obniżonych temperatur w obudowie, jak i zużycia energii. Gama TF została zaprojektowana z myślą o elastyczności. Wsuwane rury robocze, akcesoriów i zastosowanie adapterów rur pozwalają pojedynczemu piecowi pomieścić różne średnice rur, a same rur robocze można łatwo wymienić, aby spełnić różne wymagania fizyczne lub chemiczne procesu. Opcjonalne pakiety rur roboczych umożliwiają użytkownikom wyposażenie TF do pracy w próżni lub w zmodyfikowanej atmosferze.
| Maksymalna temperatura 1100, 1200, 1600°C | Ø pieca 32, 60, 100, 125 mm |
| Długość strefy grzania 150, 180, 300, 450, 600, 800, 1000, 1200 mm | Liczba stref grzejnych 1 strefa lub 3 strefy |
| Orientacja Wszystkie dostępne modele są zorientowane poziomo lub pionowo | |
Nowa seria pieców rurowych Carbolite Gero jest szczytem w projektowaniu pieców. Kulminacja ponad 80-letniego doświadczenia w inżynierii cieplnej; łącząc najnowsze osiągnięcia technologiczne z solidną konstrukcją, wysokiej jakości komponentami i elegancką, nowoczesną estetyką.
Piece rurowe Carbolite Gero posiadają wiele cech technicznych, które pozwalają na maksymalne wykorzystanie długości pieca, zapewniając, że jak największa część rury roboczej zostanie podgrzana do temperatury zadanej. Obejmują one elementy grzewcze równomiernie rozmieszczone wokół rury roboczej oraz izolację o niskiej masie termicznej.
Aby osiągnąć jak największą długość grzania, nasze modele 3-strefowe posiadają zwiększoną moc na końcach pieca, co zapewnia najlepszą możliwą równomierność temperatury w całej objętości roboczej.
Połączenie pieca z pakietami rur roboczych, które zawierają zatyczki izolacji termicznej lub osłony przed promieniowaniem, pomaga zapobiegać stratom termicznym na końcach rur roboczych. Carbolite Gero są trudne do pobicia, jeśli chodzi o równomierną dystrybucję ciepła!

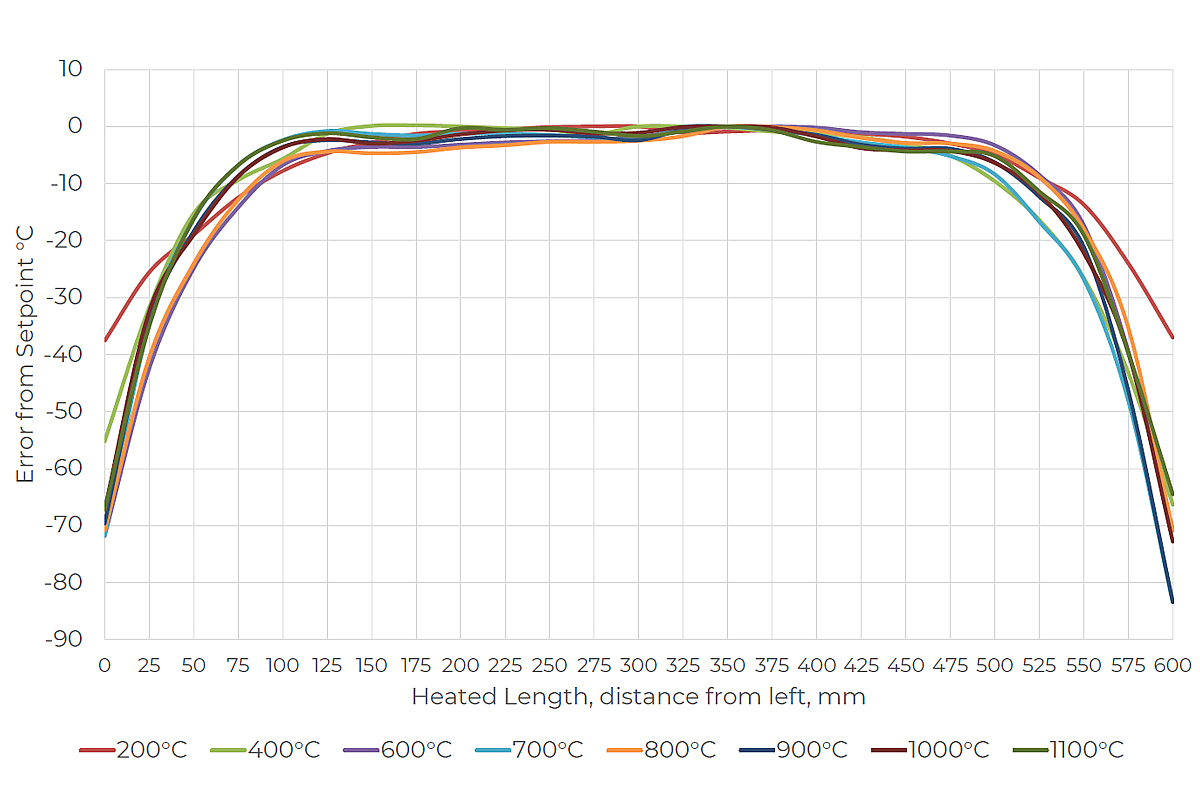

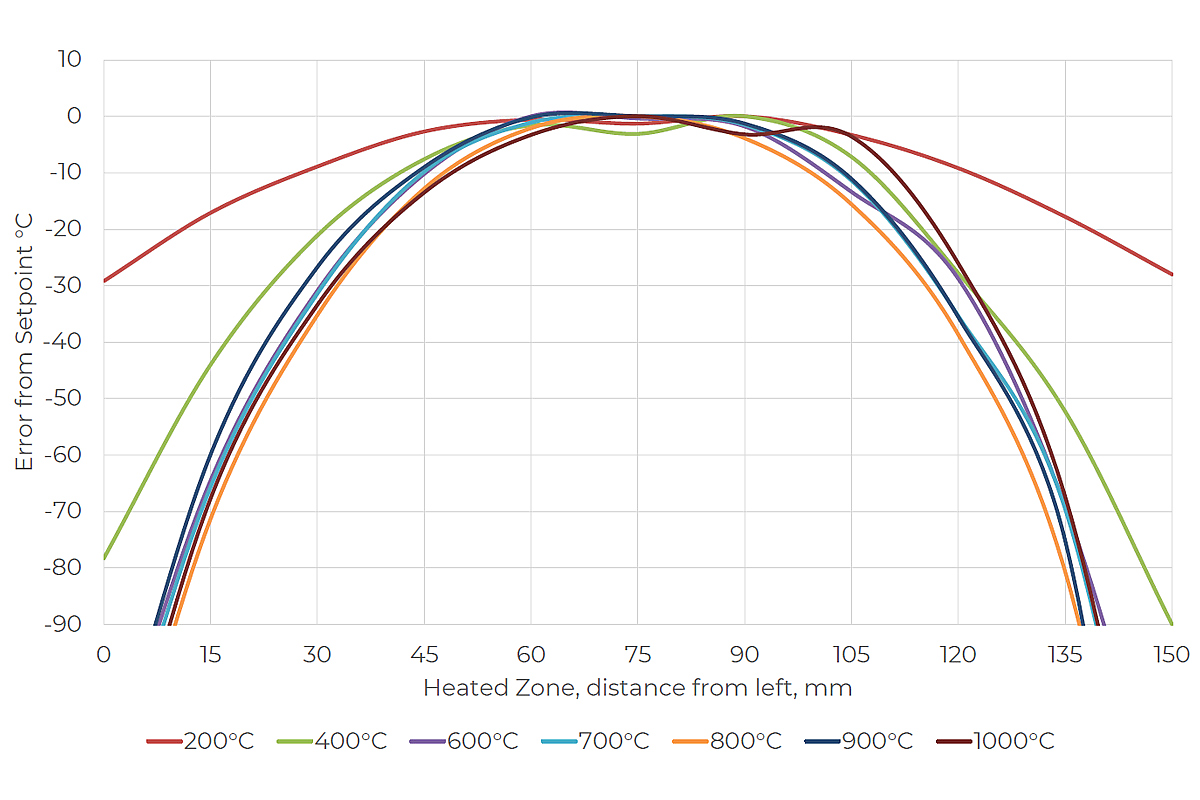

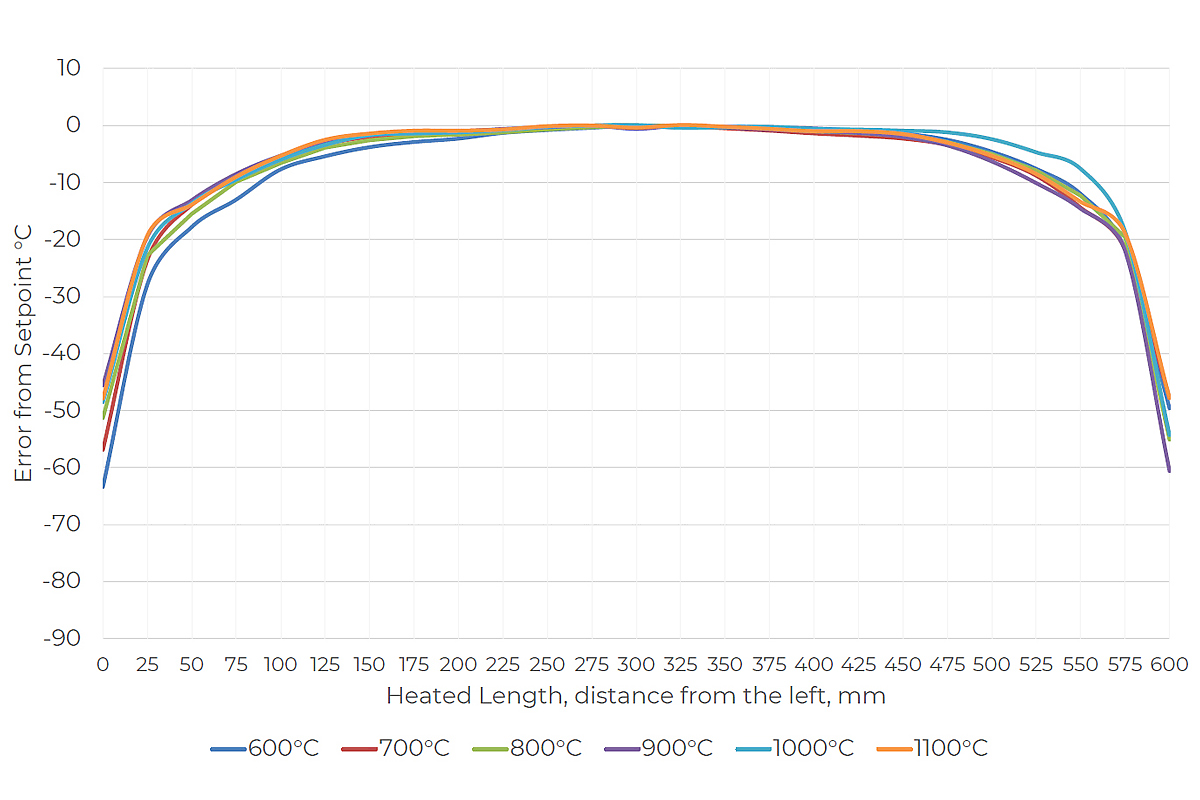

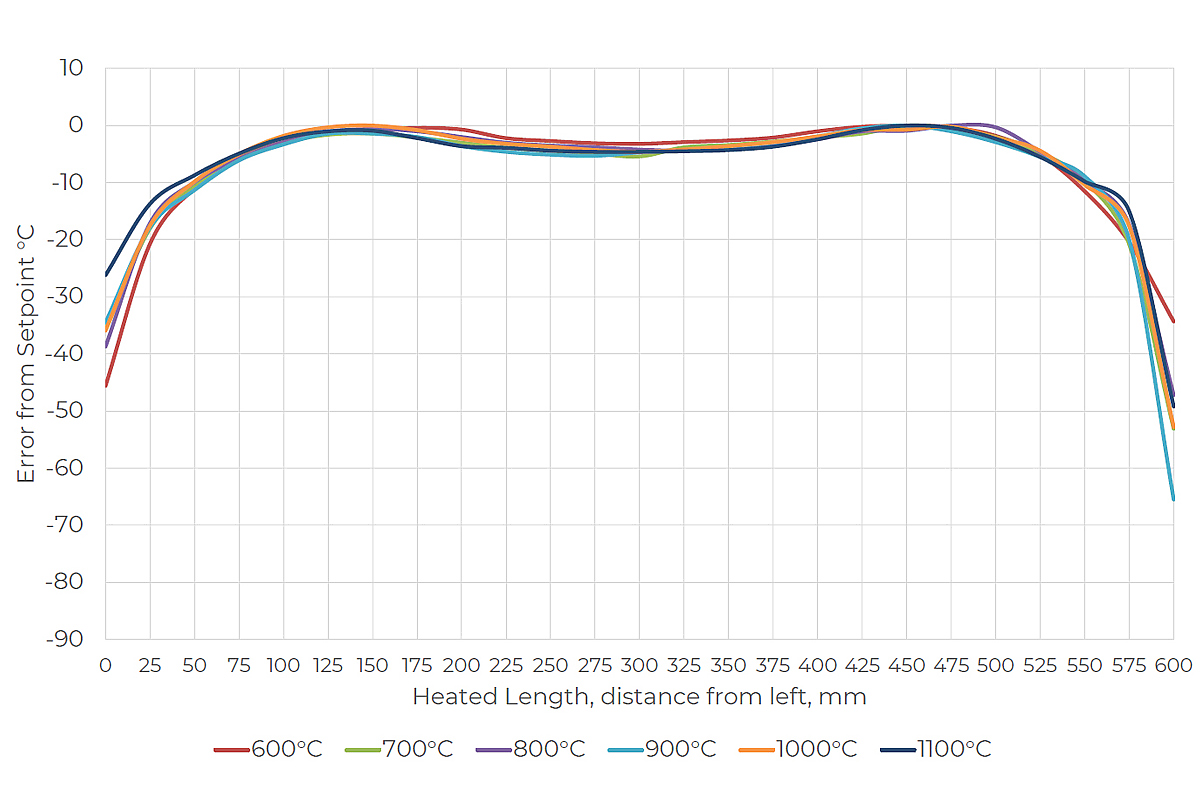

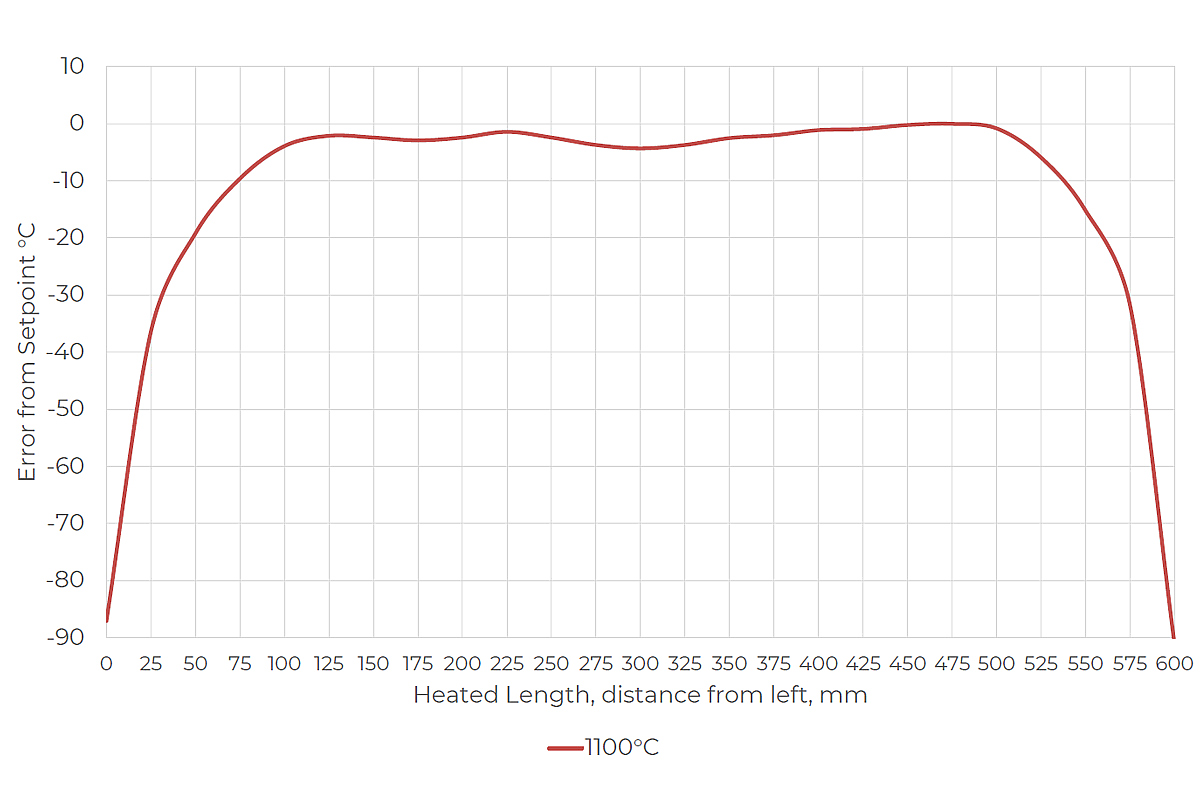

Testy przeprowadzono w kontrolowanych warunkach laboratoryjnych. Wyniki mogą się różnić w zależności od zmiennych charakterystycznych dla danego procesu, np. szybkości przepływu gazu, poziomu próżni oraz wielkości/gęstości próbki.
Testy przeprowadzono w kontrolowanych warunkach laboratoryjnych. Wyniki mogą się różnić w zależności od zmiennych charakterystycznych dla danego procesu, np. szybkości przepływu gazu, poziomu próżni oraz wielkości/gęstości próbki.
Testy przeprowadzono w kontrolowanych warunkach laboratoryjnych. Wyniki mogą się różnić w zależności od zmiennych charakterystycznych dla danego procesu, np. szybkości przepływu gazu, poziomu próżni oraz wielkości/gęstości próbki.
Testy przeprowadzono w kontrolowanych warunkach laboratoryjnych. Wyniki mogą się różnić w zależności od zmiennych charakterystycznych dla danego procesu, np. szybkości przepływu gazu, poziomu próżni oraz wielkości/gęstości próbki.
Testy przeprowadzono w kontrolowanych warunkach laboratoryjnych. Wyniki mogą się różnić w zależności od zmiennych charakterystycznych dla danego procesu, np. szybkości przepływu gazu, poziomu próżni oraz wielkości/gęstości próbki.
Piece rurowe TF są standardowo wyposażone w port komunikacyjny ethernet i programowalny sterownik z 24 segmentami:
Piece rurowe Carbolite Gero są wyposażone w wysokiej jakości elementy grzejne zaprojektowane tak, aby osiągnąć szybkie tempo nagrzewania.
Zoptymalizuj czas pracy w laboratorium poprzez przyspieszenie procesów obróbki cieplnej!
Precyzyjne pomiary temperatury są przeprowadzane w laboratorium badawczym Carbolite Gero i dostępne dla wszystkich modeli.
pomiar z kwarcową rurą roboczą i założonymi zatyczkami izolacyjnymi
pomiar z kwarcową rurą roboczą i założonymi zatyczkami izolacyjnymi
Ten asortyment pieców rurowych jest dostarczany w jednej z dwóch standardowych konfiguracji montażowych.

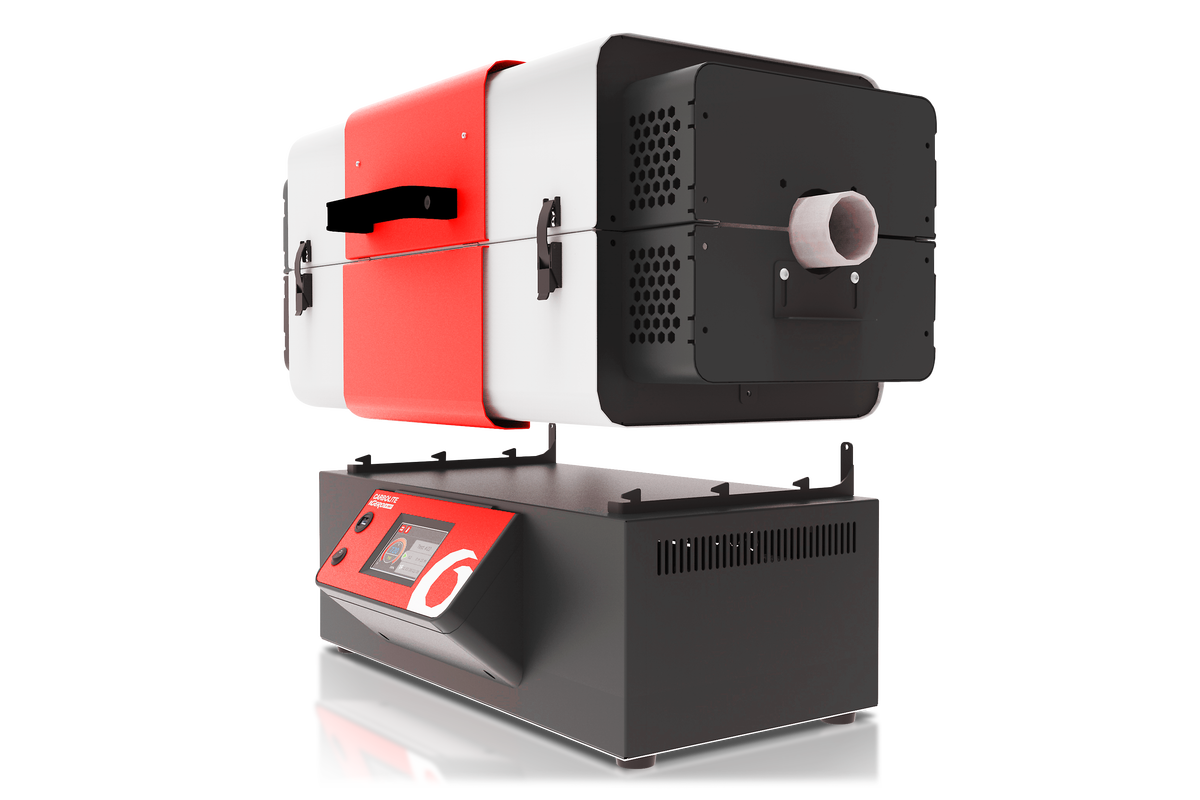

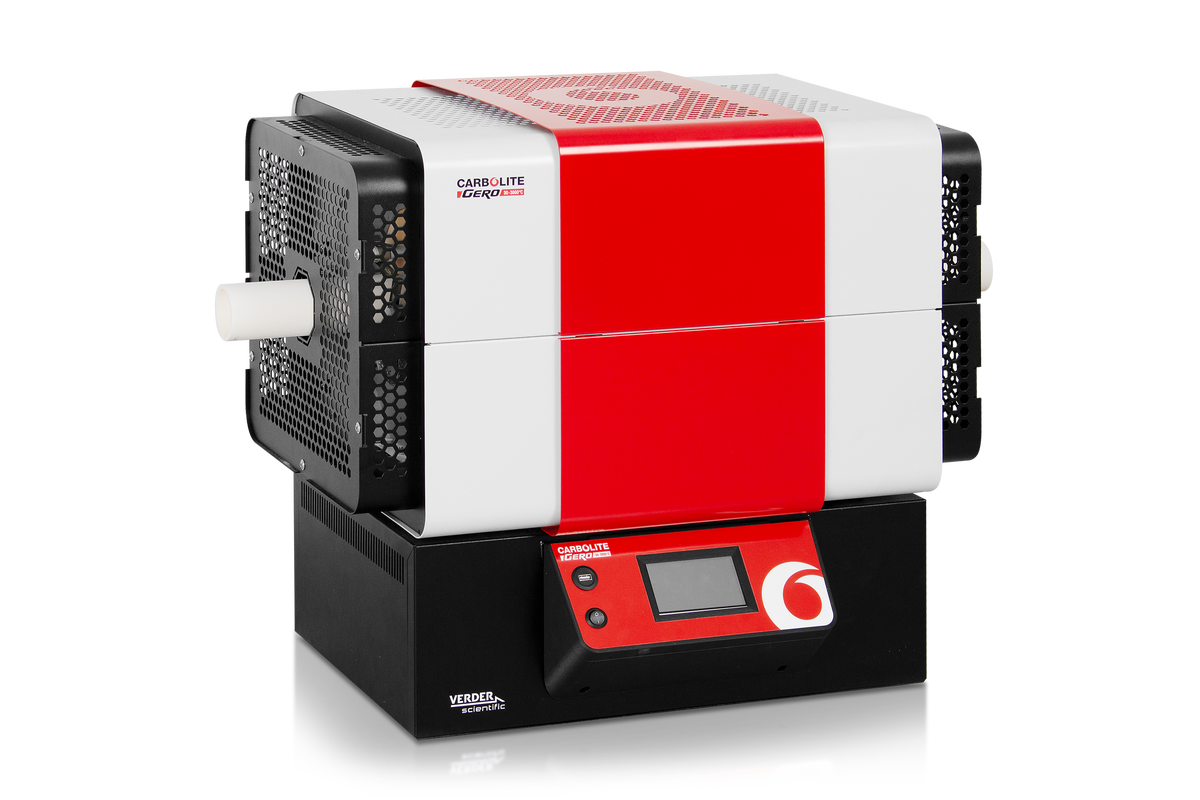

Standardowa konfiguracja dla długości grzania do 600 mm
Łatwa konwersja do opcjonalnych rozwiązań montażowych

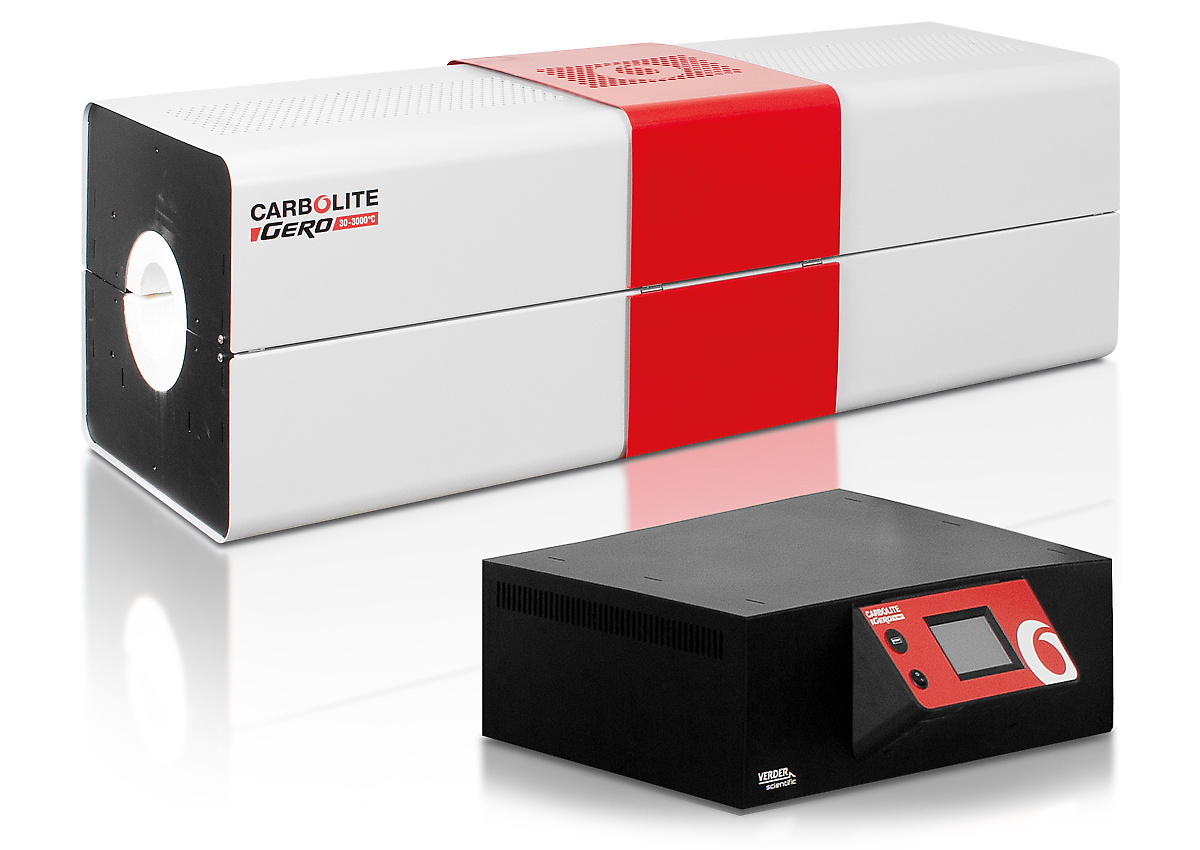

Standardowa konfiguracja dla długości grzania na 800 mm i powyżej

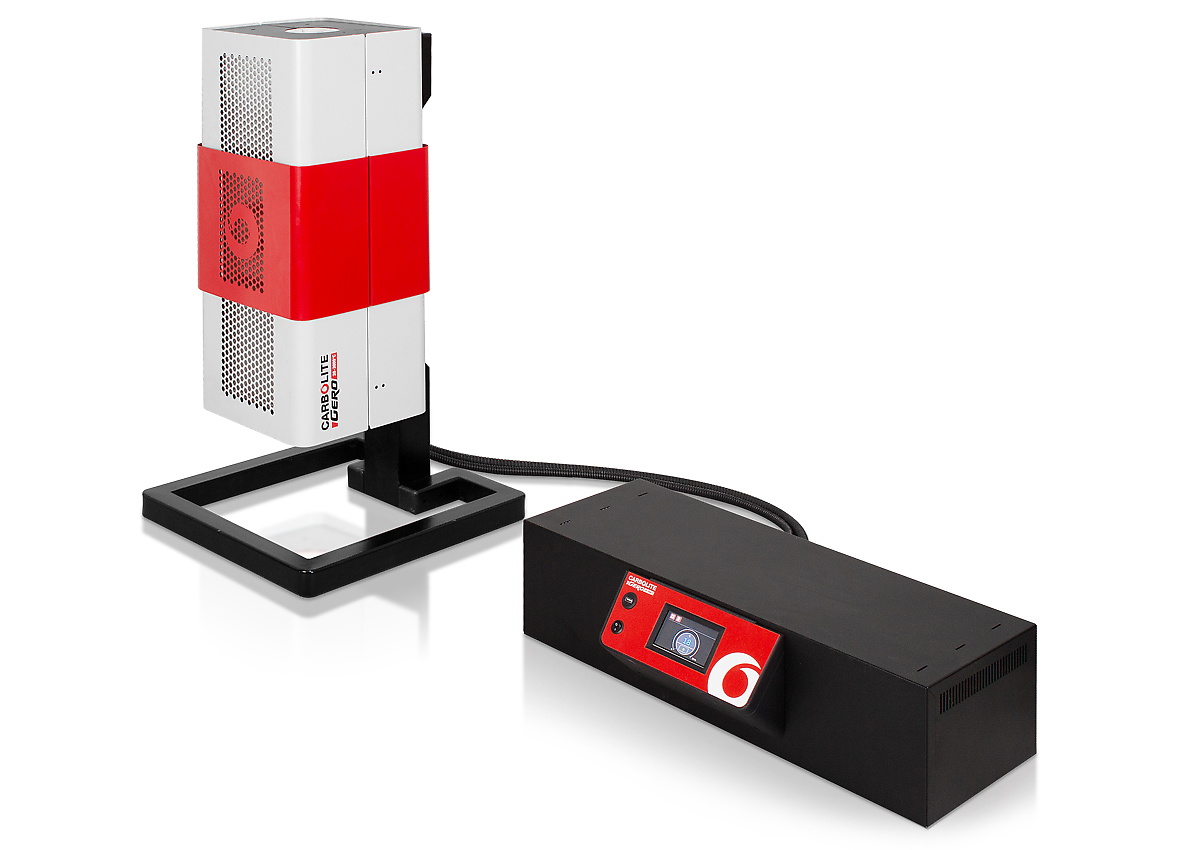

Pionowy stojak montażowy do korpusu pieca
Służy do montażu korpusu pieca na urządzeniu klienta
przedłużenie o długości 4 m daje w sumie 6 m pomiędzy korpusem pieca a skrzynką sterowniczą (modele o średnicy 125 mm zawierają wtyczkę i gniazdo)
Nowe piece rurowe firmy Carbolite Gero są bardzo energooszczędne. Ich wysokiej jakości izolacja termiczna została zaprojektowana z myślą o długowieczności, niskiej temperaturze obudowy, a przede wszystkim wyjątkowo niskim zużyciu energii. Korzystanie z pieca rurowego Carbolite Gero zmniejsza koszty energii, a także ślad węglowy
Zużycie energii dla przykładowego modelu Carbolite Gero TF1 12/60/600 (czerwony) i równoważnego produktu konkurencji (żółty); mierzone w każdej temperaturze po 2 godzinach moczenia.
Piece rurowe Carbolite Gero mogą być wyposażone w szereg opcji w celu dostosowania do zmodyfikowanej atmosfery i / lub zastosowań próżniowych.
Piece rurowe Carbolite Gero zostały zaprojektowane z myślą o bezpieczeństwie użytkowników.
Solidna konstrukcja i wysokiej jakości izolacja termiczna sprawiają, że zewnętrzne temperatury obudowy są znacznie niższe niż w przypadku innych modeli.
Nie tylko pomaga to zmniejszyć ryzyko obrażeń u operatora, ale także redukcja ilości ciepła wydostającego się z pieca zapewnia komfortowe środowisko pracy, a także oznacza mniejsze straty energii podczas użytkowania. Kiedy jest gorąco, Carbolite Gero pomoże Ci zachować zimną krew!
Szeroki wybór rur pod względem: średnic, długości i materiałów.
Aby zapobiec utracie ciepła i poprawić jednolitość temperatury.
| Liczba stref grzejnych | Maksymalna temperatura (°C) | Furnace Ø | Długość strefy grzejnej (mm) | Czas nagrzewania do temperatury maksymalnej | Długość rury roboczej przeznaczonej do pracy w powietrzu (mm) | Długość rury roboczej przeznaczonej do pracy z atmosferą gazów obojętnych (mm) | Wymiary: Zewnętrzne Wys. x Szer. x Głęb. | Strefa jednorodnej temp. ±5°C (mm) | Moc maksymalna (W) | Waga (kg) | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TF1 11/32/150 | 1 | 1100 | 32 | 150 | 27 | 300 | 500 | 455 x 335 x 470 | 58 | 575 | 16 |
| TF1 12/60/150 | 1 | 1200 | 60 | 150 | 40 | 430 | 600 | 575 x 485 x 480 | 93 | 750 | 31 |
| TF1 12/60/300 | 1 | 1200 | 60 | 300 | 35 | 580 | 750 | 575 x 495 x 480 | 177 | 1500 | 37 |
| TF1 12/60/450 | 1 | 1200 | 60 | 450 | 45 | 730 | 900 | 575 x 645 x 480 | 318 | 2000 | 49 |
| TF1 12/60/600 | 1 | 1200 | 60 | 600 | 45 | 880 | 1050 | 575 x 795 x 480 | 474 | 2500 | 56 |
| TF1 12/125/400 | 1 | 1200 | 125 | 400 | 88 | 750 | 1000 | 665 x 665 x 480 | 284 | 1860 | 71 |
| TF1 12/125/600 | 1 | 1200 | 125 | 600 | 90 | 950 | 1200 | 665 x 865 x 575 | 456 | 2510 | 89 |
| TF1 12/125/800 | 1 | 1200 | 125 | 800 | 85 | 1150 | 1400 | 445 x 1065 x 575* | 635 | 3160 | 102 |
| TF1 12/125/1000 | 1 | 1200 | 125 | 1000 | 80 | 1350 | 1600 | 445 x 1265 x 575* | 847 | 3810 | 120 |
| TF1 12/125/1200 | 1 | 1200 | 125 | 1200 | 82 | 1550 | 1800 | 445 x 1465 x 575* | 969 | 4460 | 134 |
| TF1 16/60/180 | 1 | 1600 | 60 | 180 | -- | 680 | 900 | 665 x 595 x 585 | 100 | 2500 | 43 |
| TF1 16/60/300 | 1 | 1600 | 60 | 300 | -- | 800 | 1020 | 665 x 715 x 585 | 175 | 4000 | 51 |
| TF1 16/100/450 | 1 | 1600 | 100 | 450 | -- | 1030 | 1250 | 790 x 940 x 705 | 320 | 6000 | 90 |
| TF1 16/100/600 | 1 | 1600 | 100 | 610 | -- | 1180 | 1400 | 790 x 1090 x 705 | 425 | 7000 | 100 |
| TF3 12/60/450 | 3 | 1200 | 60 | 450 | 55 | 730 | 900 | 575 x 645 x 480 | 340 | 2000 | 49 |
| TF3 12/60/600 | 3 | 1200 | 60 | 600 | 55 | 880 | 1050 | 575 x 795 x 480 | 501 | 2500 | 56 |
| TF3 12/125/600 | 3 | 1200 | 125 | 600 | 90 | 950 | 1200 | 665 x 865 x 575* | 507 | 2510 | 89 |
| TF3 12/125/800 | 3 | 1200 | 125 | 800 | 85 | 1150 | 1400 | 445 x 1065 x 575* | 715 | 3160 | 102 |
| TF3 12/125/1000 | 3 | 1200 | 125 | 1000 | 80 | 1350 | 1600 | 445 x 1265 x 575* | 855 | 3810 | 120 |
| TF3 12/125/1200 | 3 | 1200 | 125 | 1200 | 82 | 1550 | 1800 | 445 x 1465 x 575* | 1055 | 4460 | 134 |
| TF3 16/100/450 | 3 | 1600 | 100 | 450 | -- | 1030 | 1250 | 790 x 940 x 705 | 375 | 6800 | 90 |
| TF3 16/100/600 | 3 | 1600 | 100 | 610 | -- | 1180 | 1400 | 790 x 1090 x 705 | 460 | 8000 | 100 |
Z zastrzeżeniem zmian technicznych i błędów
